前兩天，有客戶咨詢小編，購買了漢德保的57步進電機，電機本體上的接線圖標簽被之前的同事撕掉了，該員工目前已經離職了，電機沒有接線圖，怎么區分A,B兩組線？

    漢德保小編在這總結三種區分步進電機接線圖的方法

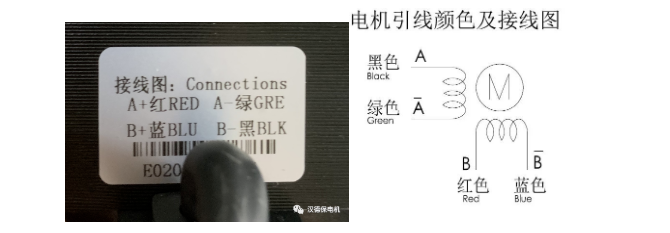

1、根據電機圖紙

    漢德保每款步進電機都有對應的圖紙以及接線圖，可以根據圖紙或者漢德保電機本體接線圖的介紹，找到對應的接線圖方法。

2、利用萬用表

    使用萬用表，調至通斷檔位，測試步進電機的任意兩根相線，若相通，則為一組；反之，則不為一組，需測試另外的相線。

3、手動測試

    將任意兩根相線連接，手擰電機軸，若產生明顯阻力，則兩根相線互為一組。反之，則不為一組，需測試另外的相線。

以上就是三種區分電機線組的方法。
