            命名規則：
            08E3005A1-X-□□□
            規格
            說明
            08
            電機外徑：20mm
            E
            電機類型：外部驅動式
            30
            機身長度：30mm
            05
            額定電流：0.5A
            A1
            絲桿代碼
            X
            配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、B（剎車）、C（一體式）
            □
            絲桿長度：□mm
            □□□
            絲桿端部加工定制表：G光軸、A一字槽、M內螺紋
            電機參數:
            產品型號
            電壓
            額定
            電流
            保持
            力矩
            機身長
            推薦
            驅動器
            08E3005A1-X-□□□
            2.5V
            0.5A
            0.018N.m
            30mm
            脈沖型S-224D
            08E4205A1-X-□□□
            6.3
            0.5A
            0.03N.m
            42mm
            漢德保電機可根據客戶要求定制：繞線參數、出線方式。
            漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）
            絲桿參數：
            產品型號
            絲桿直徑
            導程
            步長1.8°（mm）
            斷電自鎖力（N）
            A1
            3.5mm
            0.6096
            0.003048
            80
            A2
            1
            0.005
            40
            A3
            2
            0.01
            10
            A4
            4
            0.02
            1
            A5
            6
            0.04
            0
            請注意：其他絲桿直徑、導程可根據客戶要求定制。

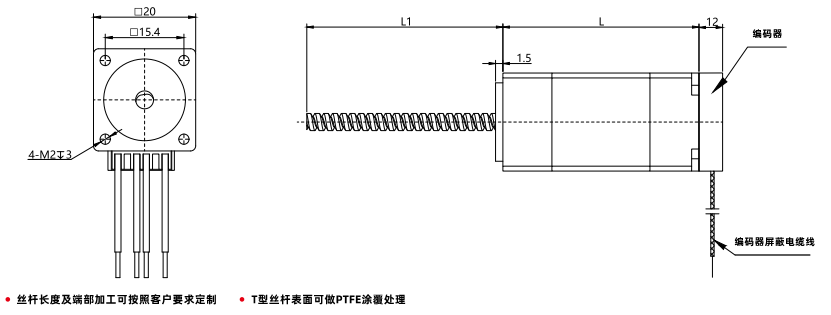

            尺寸圖

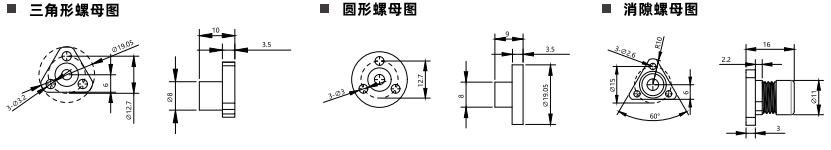

            螺母圖
            安裝方法：
            1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。
            2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。
