1、絲桿前后往復運動；
2、最大推力900N；
3、簡化結構設計，降低結構成本；
4、機身長度、絲桿長度、導程可根據客戶要求定制；
5、應用于醫療設備、半導體設備、閥門控制、X-Y工作臺、手持式儀器或任何需要精確直線運動的地方。
15817488109
命名規則：
23C4530H1-X-□□□
規格 | 說明 |
23 | 電機外徑：57mm |
C | 電機類型：固定軸式 |
45 | 機身長度：45mm |
30 | 額定電流：3A |
H1 | 絲桿代碼 |
□ | 配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、 B（剎車）、C（一體式） |
□ | 絲桿長度：□mm |
□□□ | 絲桿端部加工定制表：G光軸、A一字槽、M內螺紋 |
電機參數:
產品型號 | 電壓 | 額定 電流 | 保持 力矩 | 機身長 | 推薦 驅動器 |
23C4530H1-X-□□□ | 2.3V | 3A | 0.7N.m | 45mm | 脈沖型:ISD880 |
23C5530H1-X-□□□ | 3V | 3A | 0.9N.m | 54mm | |
23C6540H1-X-□□□ | 3.1V | 4A | 1.5N.m | 65mm | |
23C7540H1-X-□□□ | 3.8V | 4A | 1.8N.m | 76mm |
漢德保電機可根據客戶要求定制：繞線參數、出線方式。
漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）
絲桿參數：
產品型號 | 絲桿直徑 | 導程 | 步長1.8°（mm） | 斷電自鎖力（N） |
H2 | 9.525 | 1.27 | 0.00635 | 800 |
H5 | 2.54 | 0.0127 | 300 | |
H8 | 5.08 | 0.0254 | 90 | |
H11 | 10.16 | 0.0508 | 30 | |
H13 | 25.4 | 0.127 | 6 | |
J1 | 10 | 2 | 0.01 | 400 |
J2 | 4 | 0.02 | 140 | |
J3 | 10 | 0.05 | 35 | |
J4 | 20 | 0.1 | 10 |
請注意：其他絲桿直徑、導程可根據客戶要求定制。絲桿端頭可根據客戶要求加工。電機可選配剎車和編碼器。絲桿長度可定制。
編碼器性能參數
編碼器解析度 | 1000線、2000線可選 |
工作溫度 | -20℃-85℃ |
儲藏溫度 | -40℃-85℃ |
濕度 | RH90%max，非冷凝環境 |
供電電壓 | 4.5-5.5V |
電流消耗 | 30mA |
極限頻率 | 60KHz |
極限速度 | 3600r/min |
脈沖寬度 | 180±30°e |
相位偏移 | 90±18°e |
最大輸出電流 | 150mA |
信號電平 | 低0V;高+3.5V； 無負載，+3V有負載 |
安裝方法：
1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。
2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。

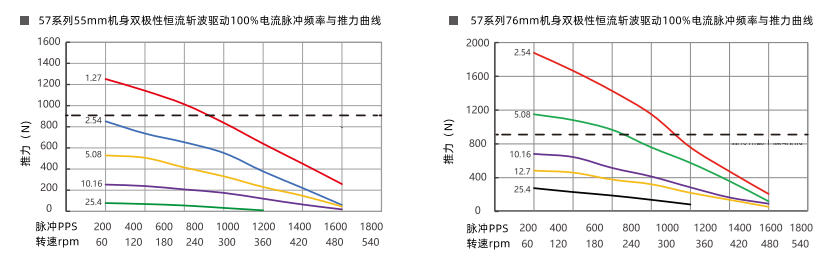

以上曲線是用S-245D/S-266D雙極性恒流斬波步進驅動器，在24VDC條件下進行測試的。不同測試條件與運行工況將導致性能有所差異，合理的加減速將有助于提高電機性能，此處僅作參考，為確保使用壽命和可靠性，建議選用產品時留有50%以上余量。
