            產品中心現貨充足、定制生產、品質可靠、價格更低、規格齊全、嚴守交期






































            查看信息





















            步進電機不是恒轉矩電機，運行轉速越高輸出轉矩會越小，所以關注電機保持轉矩參數的同時更應當關注在實際，工作轉速下電機的輸出轉矩（可參考動態力矩曲線圖）；并且我們建議預留1.5倍的余量，以免出現過載情況下步進電機丟步的現象。
            型號
            保持力矩
            （N.m）
            額定電流
            （A）
            轉動慣量
            （g.cm2）
            機身長
            （mm）
            推薦驅動器
            SMH2402-[2]
            1.5
            4.0
            340
            ≤56.0
            低速S-266D
            24~60VDC
            高速ASA872R
            24~80VAC

            SMH2403-[2]
            2.1
            4.0
            490
            ≤68.0
            SMH2404-[2]
            3.2
            5.0
            690
            ≤85.0
            SMH2405-[2]
            3.7
            5.0
            1200
            ≤100.0
            1、型號中的[2]：2為雙出軸；單出軸省略。
            2、以上列表的“推薦驅動器”為脈沖型步進電機驅動器，還可以為客戶提供：總線型步進驅動器（RS485、CANopen、EtherCAT等通訊控制）；智能型步進驅動器（電位器調速、內置PLC編程等功能）。










            1、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。
            2、為減少步進電機振動產生的噪音，務必將電機牢牢地固定在強韌的金屬面上。
            3、電機與驅動器連接時，請勿接錯相。

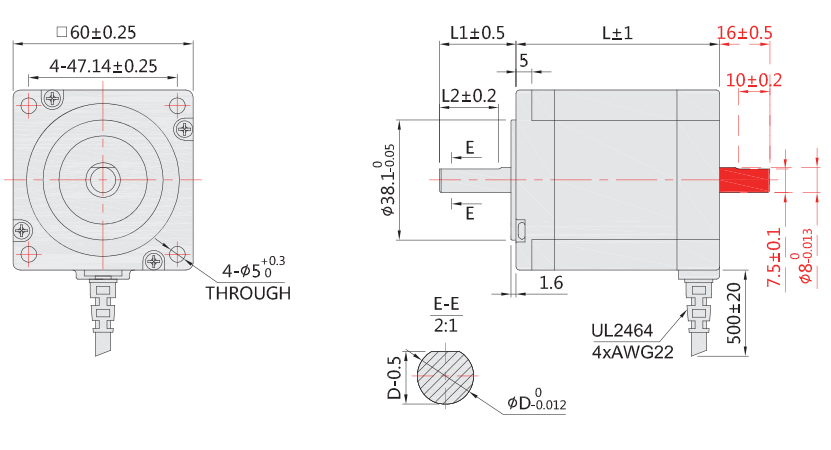

            59mm步進電機外形尺寸圖










            SMH2402曲線圖
            SMH2403曲線圖

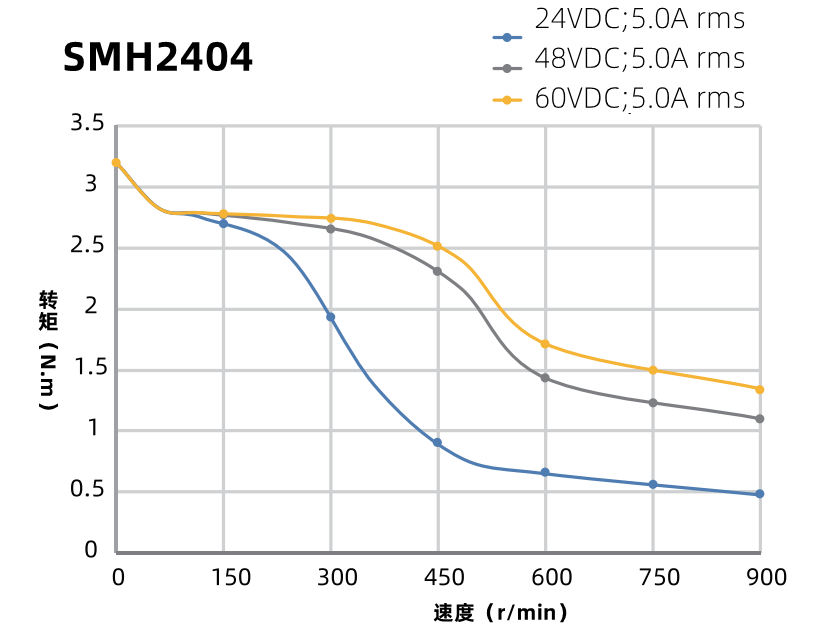

            SMH2404曲線圖

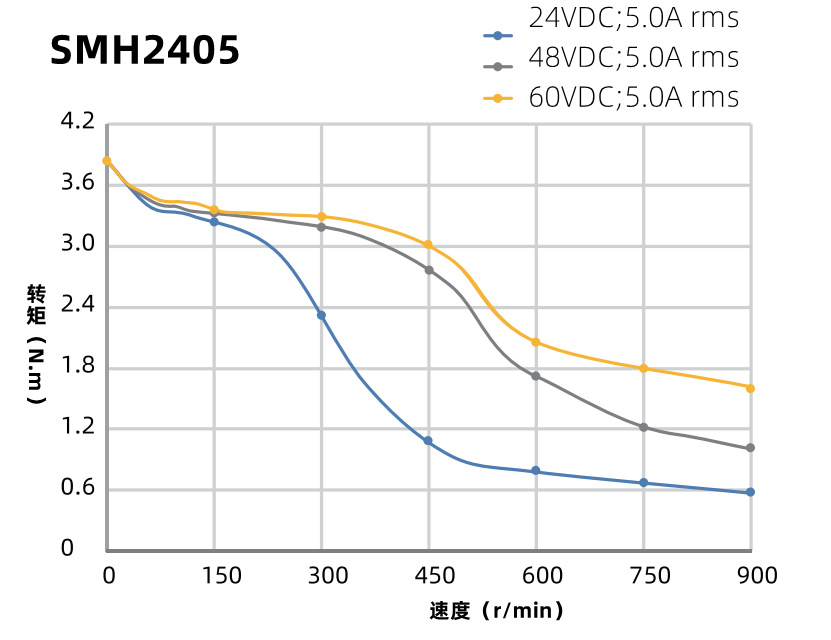

            SMH2405曲線圖


















                            SMH2402
                            	 開環步進電機
                            文件
                            CAD圖紙
                            3D圖紙




                            SMH2403
                            	 開環步進電機
                            文件
                            CAD圖紙
                            3D圖紙




                            SMH2404
                            	 開環步進電機
                            文件
                            CAD圖紙
                            3D圖紙




                            SMH2405
                            	 開環步進電機
                            文件
                            CAD圖紙
                            3D圖紙










                    配套產品










            上一款產品：57mm二相開環步進電機


            下一款產品：60mm二相開環步進電機
