            產品中心現貨充足、定制生產、品質可靠、價格更低、規格齊全、嚴守交期






































            查看信息





















            步進電機不是恒轉矩電機，運行轉速越高輸出轉矩會越小，所以關注電機保持轉矩參數的同時更應當關注在實際，工作轉速下電機的輸出轉矩（可參考動態力矩曲線圖）；并且我們建議預留1.5倍的余量，以免出現過載情況下步進電機丟步的現象。
            型號
            保持力矩
            （N.m）
            額定電流
            （A）
            轉動慣量
            （g.cm2）
            機身長
            （mm）
            推薦驅動器
            SMC3402-[2]
            4.0
            2.0
            2400
            ≤97.0
            CSH-2242R
            110~245VAC
            SMC3403-[2]
            6.0
            3.0
            3480
            ≤125.0
            SMC3404-[2]
            8.5
            3.2
            4560
            ≤145.0
            1、型號中的[2]：2為雙出軸；單出軸省略。
            2、以上列表的“推薦驅動器”為脈沖型步進電機驅動器，還可以為客戶提供：總線型步進驅動器（RS485、CANopen、EtherCAT等通訊控制）；智能型步進驅動器（電位器調速、內置PLC編程等功能）。










            1、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。
            2、為減少步進電機振動產生的噪音，務必將電機牢牢地固定在強韌的金屬面上。
            3、電機與驅動器連接時，請勿接錯相。

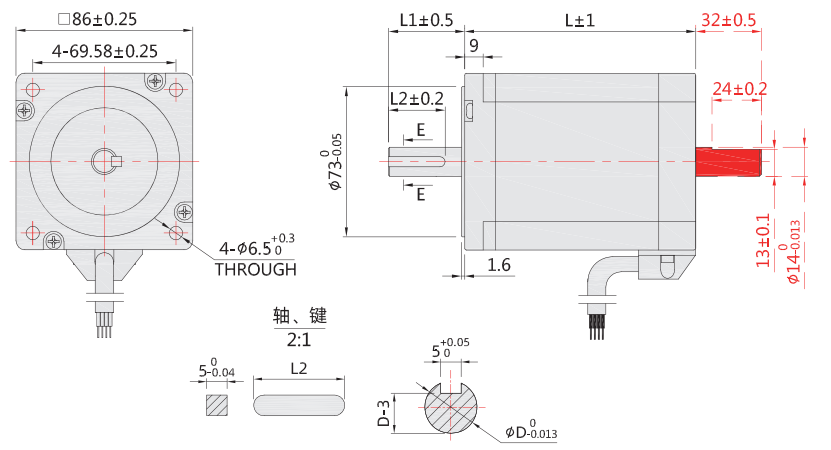

            三相86步進電機外形尺寸圖

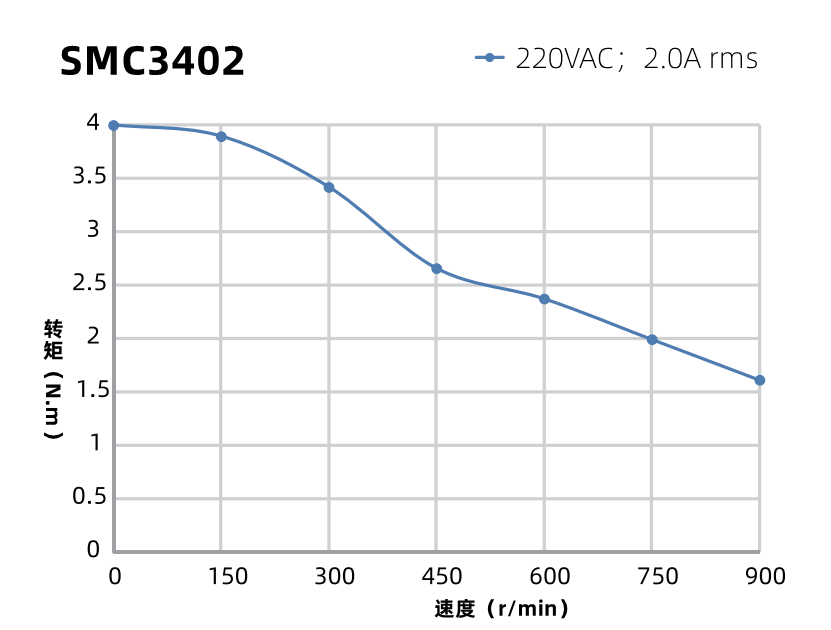

            SMC3402曲線圖

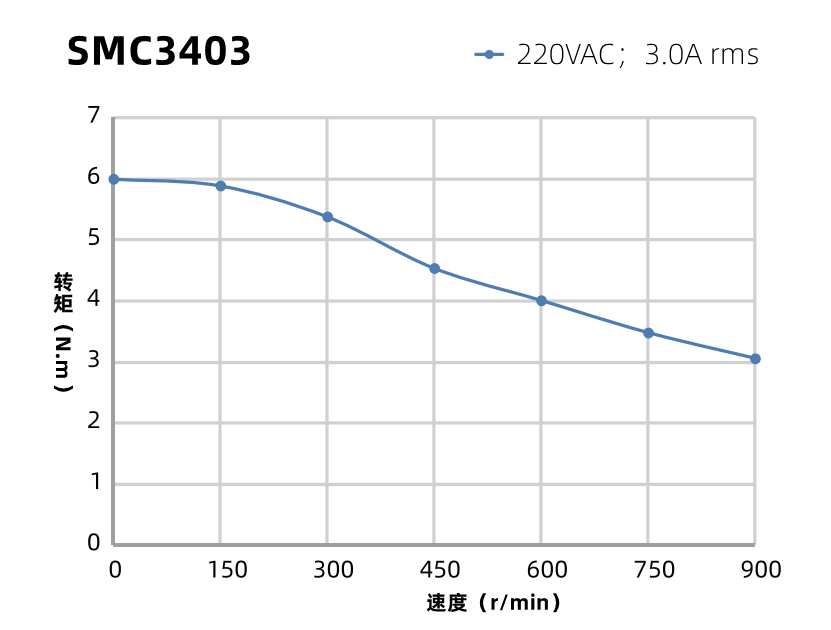

            SMC3403曲線圖

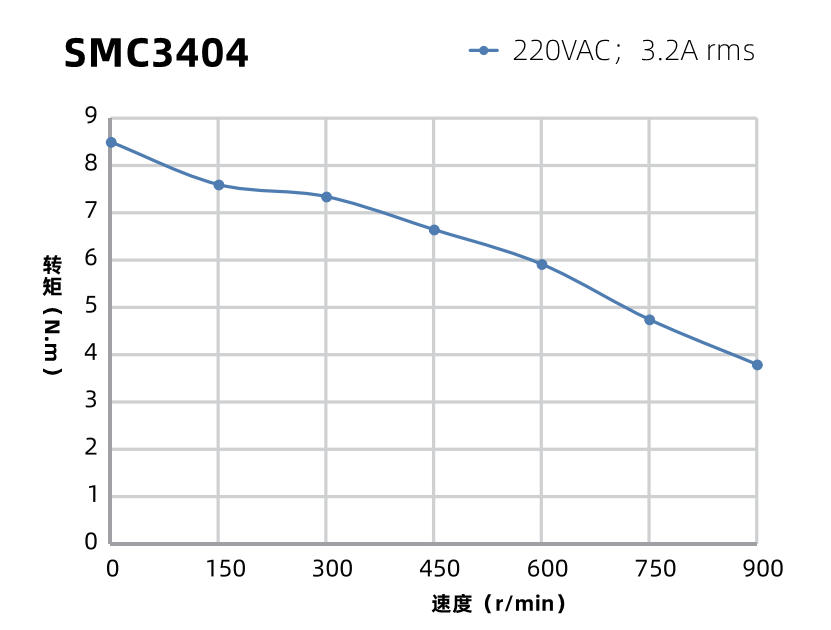

            SMC3404曲線圖
