秉匠心質造 驅動民族工業
19年專注控制電機設計及研發
電話：15817488109
19年專注控制電機設計及研發
出軸方式：提供單扁、雙扁、鍵槽、滾齒等多種出軸方式；
引線方式：根據不同的應用需求，提供定制化的繞線及出線方式；
配件選擇：提供步進電機的多種配件，如編碼器，行星減速機，斷電剎車；
使用時注意公差配合，電機與驅動器連接時，請勿接錯相。
15817488109

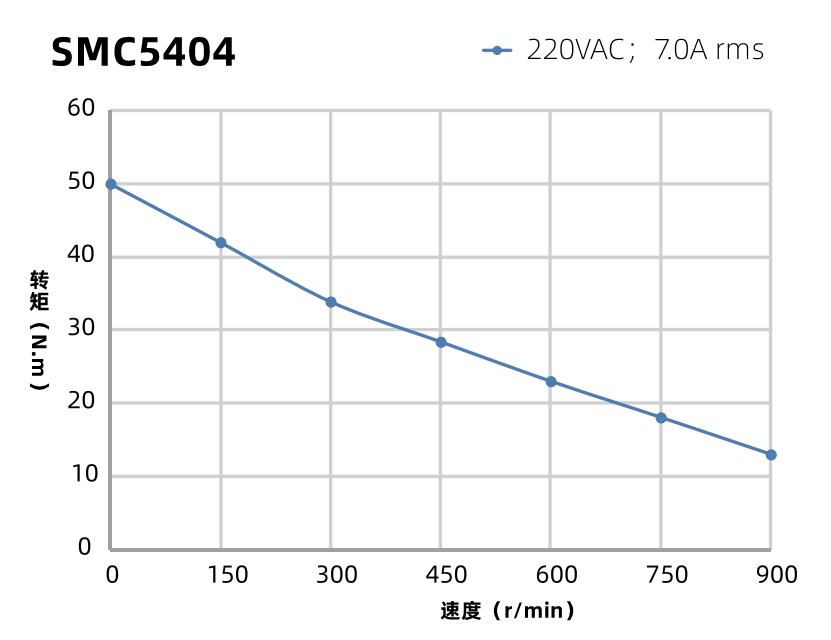

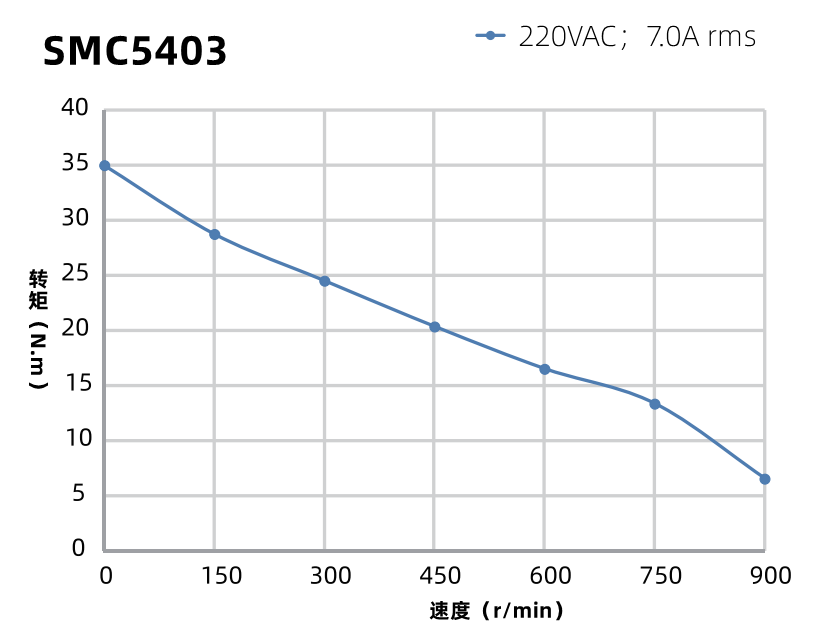

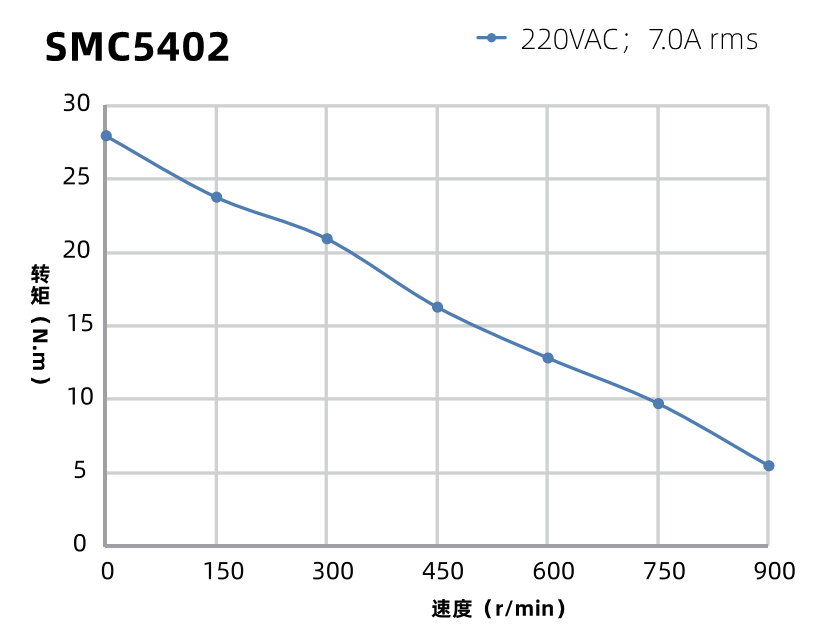

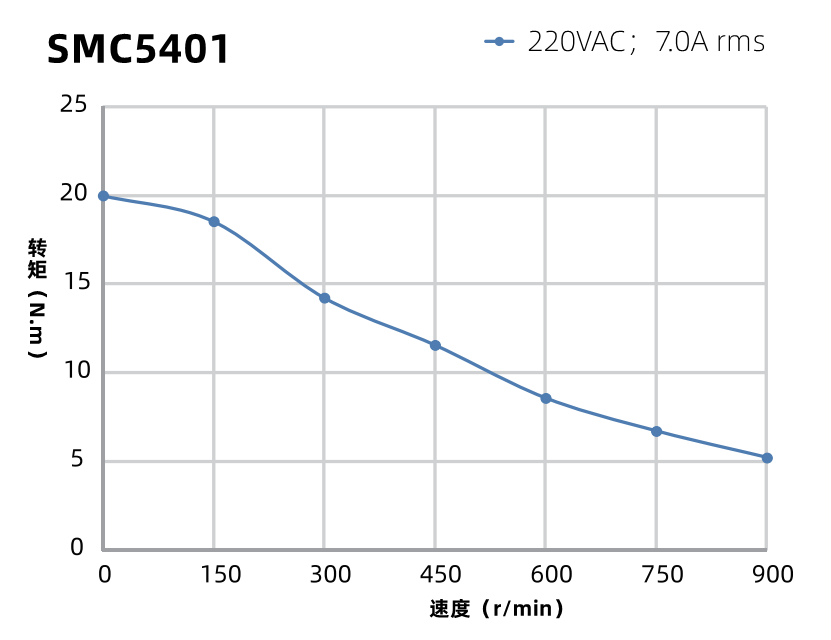

步進電機不是恒轉矩電機，運行轉速越高輸出轉矩會越小，所以關注電機保持轉矩參數的同時更應當關注在實際，工作轉速下電機的輸出轉矩（可參考動態力矩曲線圖）；并且我們建議預留1.5倍的余量，以免出現過載情況下步進電機丟步的現象。
型號 | 保持力矩 （N.m） | 額定電流 （A） | 轉動慣量 （g.cm2） | 機身長 （mm） | 推薦驅動器 |
SMC5401 | 20 | 7.0 | 26700 | ≤190.0 | CSH-2285R 110~245VAC |
SMC5402 | 28 | 7.0 | 33970 | ≤222.0 | |
SMC5403 | 35 | 7.0 | 41240 | ≤254.0 | |
SMC5404 | 50 | 7.0 | 55780 | ≤318.0 |
1、型號中的[2]：2為雙出軸；單出軸省略。
2、以上列表的“推薦驅動器”為脈沖型步進電機驅動器，還可以為客戶提供：總線型步進驅動器（RS485、CANopen、EtherCAT等通訊控制）；智能型步進驅動器（電位器調速、內置PLC編程等功能）。

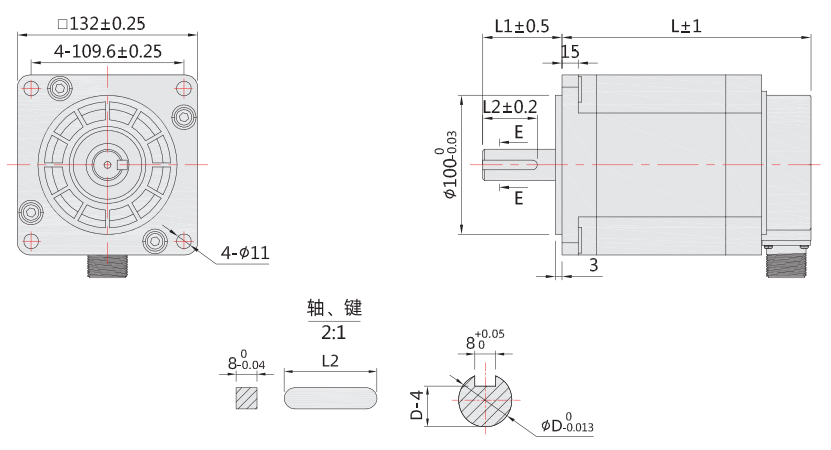

1、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。
2、為減少步進電機振動產生的噪音，務必將電機牢牢地固定在強韌的金屬面上。
3、電機與驅動器連接時，請勿接錯相。
上一款產品：110mm三相開環步進電機
下一款產品：42mm五相步進電機
